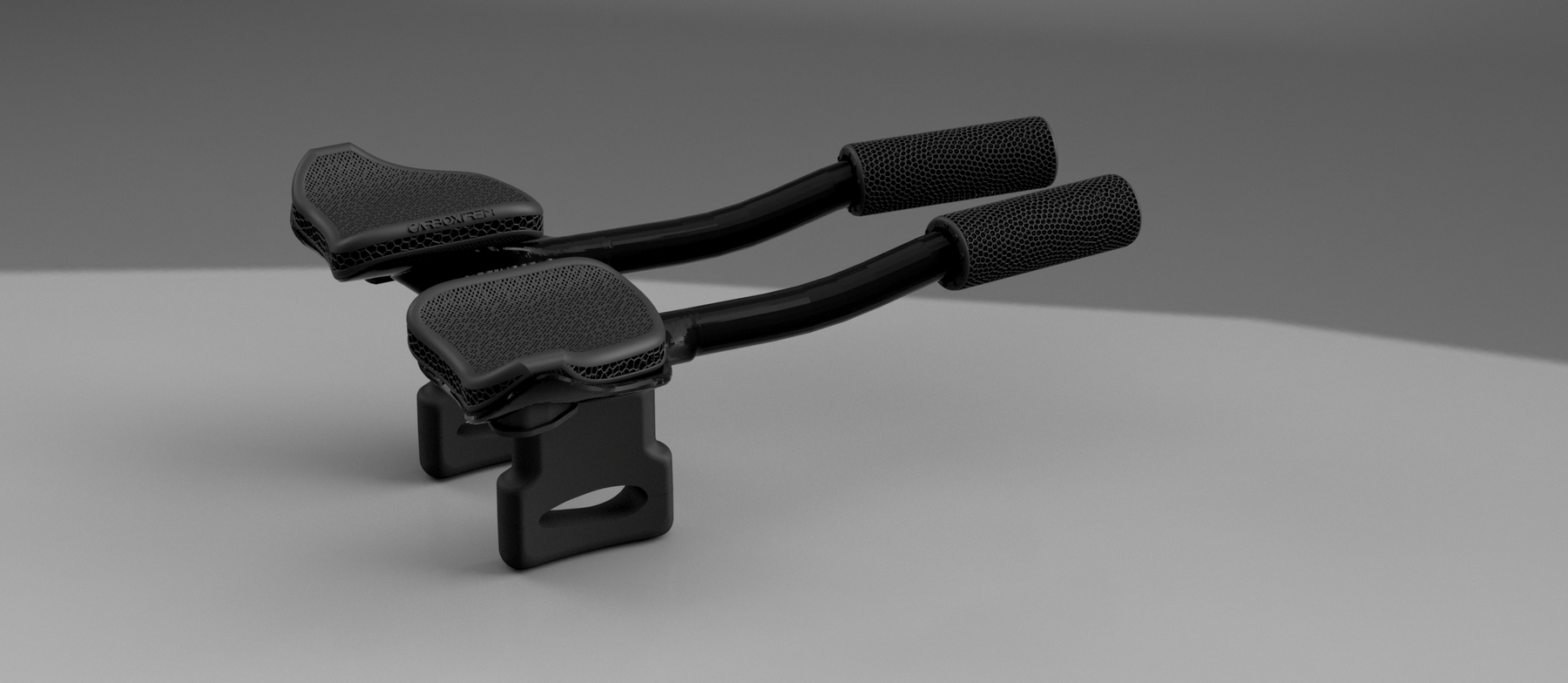

Acoples de Manillar e Impresión 3D: Qué se Imprime de Verdad (y Qué se Lamina a Mano)
"¿Vuestros acoples se imprimen en 3D?"
Es de las preguntas que más nos llegan, y la respuesta honesta no es un sí ni un no: es "depende de qué pieza".
Un acople aero no es un objeto único salido de una máquina. Es un conjunto de piezas con trabajos muy distintos: una tiene que aguantar que cargues todo el peso del tren superior sobre ella durante cinco horas; otra tiene que abrazar un manillar de un diámetro concreto sin bailar; y otra tiene que estar en contacto con tu antebrazo sin dormírtelo. Pedirle a una sola tecnología que resuelva las tres cosas es pedirle demasiado.
Así que en CarboXtrem usamos dos, y cada una hace lo que sabe hacer. Esto es lo que hay dentro de un acople, pieza por pieza.
Lo que NO se imprime: la estructura
Empecemos por lo importante, porque es donde más confusión hay: la estructura del acople no sale de una impresora 3D. Se lamina a mano en fibra de carbono.
Es la pieza que sostiene tu cuerpo. Sobre ella descansa el peso de todo tu tren superior mientras ruedas en posición aero, y es la que transmite lo que hagas con los brazos al resto de la bicicleta. Necesita una rigidez y una tolerancia a la fatiga que hoy se consiguen laminando fibra: colocando el material en la dirección en la que van a llegar los esfuerzos, capa a capa, a mano.
Los acoples de gama alta usan fibra de calidad T1000. Y aquí conviene aclarar otra confusión frecuente: T700, T800 y T1000 no son marcas, son grados de calidad del material. Es una escala, no un logotipo.
Que se lamine a mano no es nostalgia artesanal: es lo que permite construir cada cabina para un cuerpo concreto en lugar de sacarla de un molde de talla única. Lo contamos a fondo en por qué los acoples CarboXtrem TT se laminan a mano.
Lo que SÍ se imprime (y no es poco)
Dicho lo cual, la impresión 3D está muy presente en el acople. Solo que en las piezas donde aporta algo que el carbono laminado no puede dar: geometría exacta y repetible, ajustada al milímetro de cada usuario.
1. Piezas de anclaje, en nailon de grado aeronáutico
Determinadas piezas del acople —los soportes y adaptadores que hacen de interfaz entre la estructura y tu manillar— sí se imprimen en 3D, en nailon de grado aeronáutico.
Tiene todo el sentido. Son piezas de geometría complicada que deben encajar con un diámetro y una forma de manillar concretos, y que cambian según la bici. Fabricarlas por impresión permite ajustarlas a la medida exacta de tu montaje en lugar de obligarte a ti a adaptarte a un soporte estándar con separadores y apaños. Es la diferencia entre una pieza que encaja y una que "casi" encaja.
2. Las almohadillas: malla 3D lattice
Y llegamos a la parte que la gente reconoce a simple vista. Todos nuestros acoples llevan mallas 3D (lattice): esa estructura de celdas abiertas que ves en los reposabrazos y que no se parece a ninguna espuma.
No las imprimimos nosotros. Las fabrica Carbon —la empresa, con su tecnología DLS— bajo diseño de CarboXtrem. El material es poliuretano elastomérico: EPU 41 / EPU Pro y EPU 46.
Lo relevante no es el nombre del material, sino lo que la geometría permite hacer con él: cada malla se optimiza en densidad y tamaño según el usuario. En una espuma, la dureza es la que es en toda la pieza. En una malla lattice, la densidad se afina zona por zona: más blanda donde apoya el hueso, más firme donde necesitas empujar. Y al ser una estructura abierta, no se comporta como una esponja: transpira.
Por qué esta combinación y no otra
Resumido: cada tecnología hace aquello para lo que es buena.
El carbono laminado a mano da rigidez estructural y resistencia a la fatiga donde el esfuerzo es serio y continuado. La impresión 3D da geometría imposible y personalización milimétrica donde lo que manda es la forma: el encaje con tu manillar y el contacto con tu cuerpo.
Un acople enteramente impreso tendría un contacto estupendo y una estructura que no querrías debajo en la hora cuatro. Uno enteramente laminado tendría una estructura magnífica y unos apoyos genéricos, que es justo donde se decide si acabas la ruta entero o con los antebrazos dormidos. La gracia está en no elegir.
Es el mismo criterio que aplicamos en todo el catálogo, y por eso el sillín NEXUS y los puños Race Days sí son impresos en 3D de una pieza, mientras que el manillar o los acoples no. Lo desarrollamos en carbono laminado a mano vs impresión 3D: cuándo usamos cada tecnología.
Tabla: qué es cada pieza de un acople
| Pieza | Cómo se fabrica | Material | Por qué así |
|---|---|---|---|
| Estructura del acople | Laminado a mano | Fibra de carbono, calidad T1000 en gama alta | Rigidez y resistencia a la fatiga bajo el peso del tren superior |
| Piezas de anclaje y soportes | Impresión 3D | Nailon de grado aeronáutico | Geometría exacta para tu manillar y tu montaje |
| Almohadillas / reposabrazos | Impresión 3D (DLS de Carbon, diseño CarboXtrem) | EPU 41 / EPU Pro / EPU 46 | Densidad afinada por zona y por usuario, y transpirable |
Preguntas frecuentes
¿Los acoples de manillar CarboXtrem se imprimen en 3D?
La estructura del acople no se imprime: se lamina a mano en fibra de carbono, de calidad T1000 en la gama alta. Lo que sí se fabrica por impresión 3D son determinadas piezas de anclaje y soporte, en nailon de grado aeronáutico, y las almohadillas de malla 3D lattice. Es un conjunto que combina las dos tecnologías, cada una en la pieza donde aporta más.
¿Por qué la estructura se lamina a mano en lugar de imprimirse?
Porque es la pieza que soporta el peso de todo tu tren superior durante horas y transmite lo que haces con los brazos al resto de la bicicleta. Laminar la fibra a mano permite orientar el material en la dirección de los esfuerzos y construir cada cabina a la medida de un cuerpo concreto, en lugar de sacarla de un molde de talla única.
¿Qué es T1000? ¿Es una marca de carbono?
No, no es una marca. T700, T800 y T1000 son grados de calidad de la fibra de carbono: una escala, no un fabricante. Los acoples CarboXtrem de gama alta emplean fibra de calidad T1000.
¿Quién fabrica las mallas 3D de las almohadillas?
Las fabrica Carbon con su tecnología DLS, bajo diseño de CarboXtrem, en poliuretano elastomérico EPU 41 / EPU Pro y EPU 46. Cada malla se optimiza en densidad y tamaño según el usuario, de modo que la amortiguación se afina zona por zona en lugar de ser uniforme como en una espuma.
¿Qué gano con que las piezas sean impresas y no estándar?
Personalización al milímetro. Los soportes se ajustan a la geometría exacta de tu manillar en lugar de obligarte a compensar con separadores y adaptadores, y las almohadillas se afinan a tu apoyo concreto. El acople se adapta a ti, no al revés.
Hecho para tu cuerpo, diseñado para tu bici
Cuando alguien pregunta si los acoples "son impresos en 3D", casi siempre está preguntando otra cosa: si están hechos para él o si son un producto de estantería. Y esa respuesta sí es un sí rotundo.
La impresión 3D es una de las dos herramientas que lo hacen posible. La otra son unas manos colocando fibra. Ninguna de las dos sobra.
👉 Descubre los Acoples CarboXtrem Aero Personalizados — cabina a medida para tu bici y tu cuerpo, compatible con todas las marcas.
¿Compites en contrarreloj o triatlón? Mira también los Acoples CarboXtrem TT, o cómo se construye una cabina desde cero en acoples aero a medida: por qué las tallas S/M/L te frenan.
