Manillar Aero: Qué Cambia un Perfil Frente a un Tubo Redondo

El frontal es lo primero que se encuentra el aire

Hay una diferencia enorme entre rodar en grupo y rodar solo, y no es solo de compañía. En fila india, los de detrás avanzan dentro del hueco que abre el primero. Cuando te quedas solo en un tramo abierto, ese hueco lo tienes que abrir tú, y lo abres con lo primero que va por delante: la rueda delantera, la horquilla y, sobre todo, el conjunto de manillar y potencia que llevas justo delante del pecho.

Ese conjunto es el que en la tienda llamamos cockpit, y es la zona de la bici donde más piezas pequeñas se acumulan por centímetro cuadrado. Sobre esas piezas se apoya buena parte de la conversación sobre el manillar aero: qué es exactamente, qué aporta un perfil frente a un tubo redondo de toda la vida y en qué momento tiene sentido cambiarlo.

Qué significa que un manillar sea "aero"

La palabra se usa con mucha alegría, así que conviene concretar. Un manillar aerodinámico no es un manillar más bonito ni uno más negro: es un manillar cuya sección transversal ha dejado de ser un círculo.

El círculo es la peor forma posible

Un tubo redondo tiene una virtud enorme, que es que resiste bien en todas las direcciones y se fabrica con facilidad. Frente al aire, en cambio, es de las formas menos afortunadas: el flujo se pega a la mitad delantera, no consigue seguir la curva por detrás y se despega, dejando una zona revuelta a su espalda. Esa zona revuelta es resistencia.

La parte alta de un manillar de carretera puede medir cuarenta centímetros de largo. Multiplica eso por dos horas de tramo llano con viento y entenderás por qué los fabricantes llevan años trabajando esa sección.

El perfil: más ancho que alto

La alternativa es una sección alargada en el sentido de la marcha: estrecha vista de frente y larga vista desde arriba. El aire entra por un borde redondeado, recorre la superficie y sale por una cola más afilada, sin ese despegue brusco del tubo redondo. Es la misma idea que hay detrás del perfil de un ala, aplicada a una pieza que además tiene que aguantar que te levantes a tirar en una rampa.

Y aquí está el equilibrio real del diseño, que casi nadie cuenta: cuanto más estilizas el perfil, menos material te queda para resistir la torsión. Un manillar tiene que soportar que tires de un extremo mientras empujas del otro. Por eso el perfil de un manillar de carretera nunca es tan extremo como el de una barra de contrarreloj: es un compromiso entre el aire y el control.

El ala no trabaja sola: la cuenta de piezas del cockpit

Aquí es donde la conversación sobre manillares aero se suele quedar corta. Puedes montar el ala mejor perfilada del mercado y seguir teniendo un frontal desordenado, porque el ala es solo una de las piezas que están delante de ti.

Haz el inventario en tu propia bici, mirándola de frente:

• El manillar, con su sección redonda o perfilada.
• La potencia, que en un montaje convencional es un cuerpo aparte, con su propio volumen.
• La tornillería que une las dos cosas: cuatro tornillos y una tapa frontal, con sus cabezas, sus huecos y sus aristas.
• Los espaciadores del juego de dirección, apilados bajo la potencia.
• Los cables o latiguillos, si salen de las manetas y hacen una curva al aire antes de entrar en el cuadro.
• El soporte del ciclocomputador, cuando va colgado por su cuenta con una abrazadera añadida.

Cada uno de esos elementos genera su propia estela, y varias de esas estelas se molestan entre sí. Un cockpit integrado no es magia: lo que hace es reducir el número de elementos que están ahí. Manillar y vástago dejan de ser dos piezas atornilladas para ser un cuerpo continuo, la tornillería frontal desaparece del frente y los cables, si el montaje lo permite, dejan de verse.

Sobre ese último punto tenemos un artículo entero, porque el cableado interno tiene tanto de estética como de mantenimiento: cómo funciona el cableado interno en un manillar integrado.

Lo que no te vamos a prometer

Llegados a este punto tocaría poner una cifra grande de vatios ahorrados. No lo vamos a hacer, y merece la pena explicar por qué.

La resistencia aerodinámica crece con el cuadrado de la velocidad, así que cualquier cifra depende directamente de a qué velocidad ruedes. No es lo mismo un ciclista que hace medias de 38 km/h en llano que otro que rueda a 26. Depende también de la dirección del viento, de tu ropa, de tu casco y, sobre todo, de tu postura: el cuerpo del ciclista es, con diferencia, la mayor superficie expuesta de todo el conjunto. Un número sacado de un túnel de viento con un maniquí concreto y una bici concreta no se traslada a tu salida del domingo.

Lo honesto es decirlo así: en el cockpit se gana algo, se gana más cuanto más rápido vayas y nunca vas a notarlo como notas un cambio de neumáticos o una posición nueva. Lo que sí se nota desde el primer kilómetro es otra cosa, y va en el apartado siguiente.

Lo que sí se nota: rigidez y silencio

Cuando alguien monta un manillar integrado de carbono viniendo de un conjunto convencional, lo primero que comenta casi nunca es el aire. Es el tacto.

Un cuerpo continuo entre el vástago y las alas no tiene una interfaz atornillada en el medio que pueda ceder unas décimas al frenar fuerte desde las gomas o al levantarse a tirar. Tampoco tiene una tapa frontal que pueda quedar mal asentada y empezar a crujir al mes. El frontal responde de una pieza y deja de aparecer en la lista de sospechosos cuando la bici suena a algo.

El otro cambio es visual y no hay que fingir que no importa: un cockpit sin tornillos a la vista y sin cables cruzando es la diferencia entre una bici montada y una bici terminada.

Y una tercera cosa: el ala también es un apoyo

Un perfil más ancho que alto tiene un efecto secundario agradable. La parte alta del manillar, la que agarras en subida sentado o cuando ruedas tranquilo, deja de ser un tubo estrecho para ser una superficie plana. Eso reparte el apoyo de la palma sobre más área en lugar de concentrarlo en una línea, algo que se agradece a partir de la tercera hora.

Es el mismo principio que aplicamos en el resto de nuestros puntos de contacto y que explicamos en el artículo sobre los tres puntos de contacto de la bici: la presión es fuerza dividida entre superficie, y casi siempre es más eficaz aumentar la superficie que añadir acolchado.

El CarboX17, en concreto

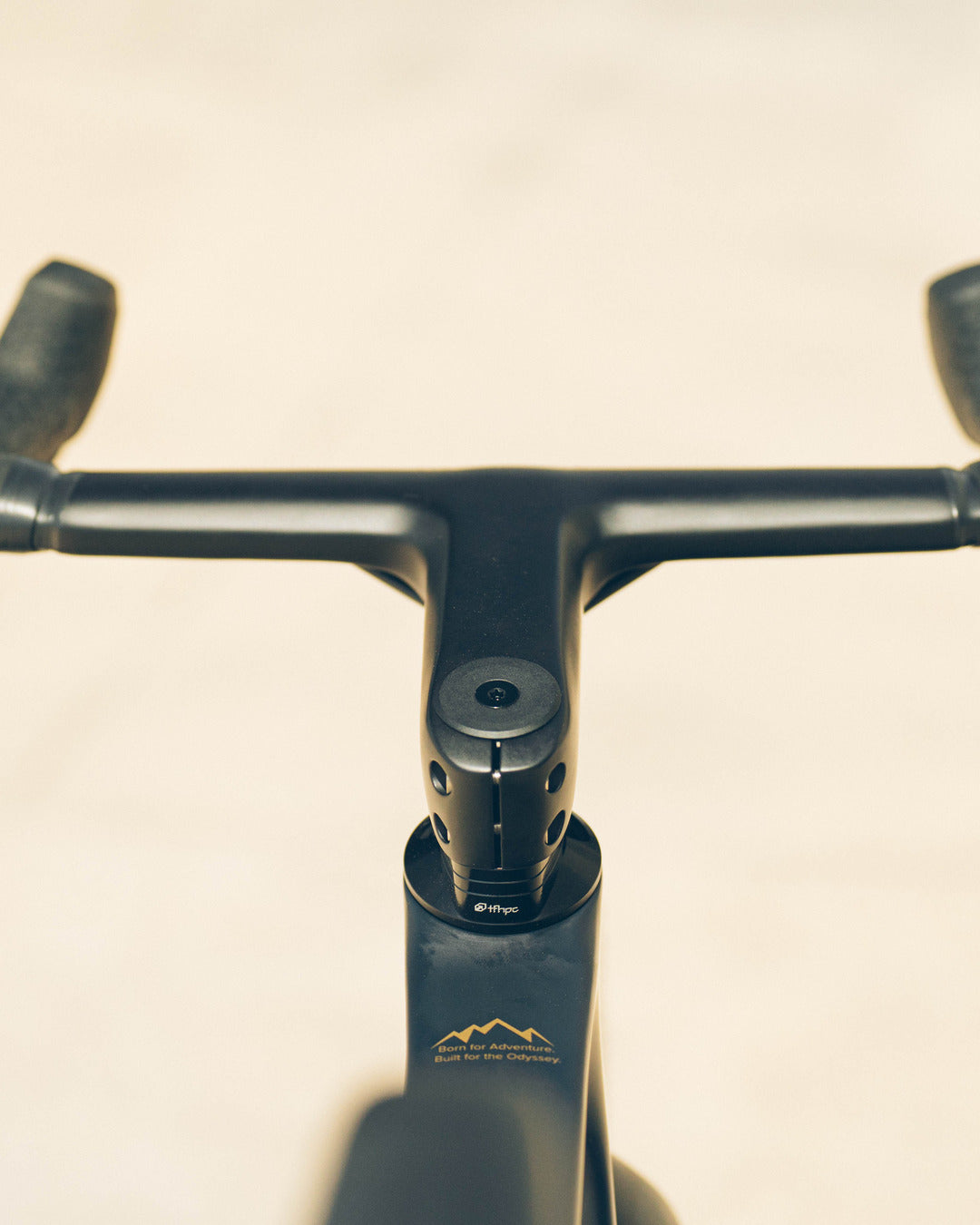

Nuestro manillar integrado CarboX17 es la aplicación de todo lo anterior a una pieza concreta de carretera. Estas son sus características verificables, sin adornos:

La parte de las medidas no es un detalle menor. Un integrado se pide con la anchura que ya usas y con la longitud de potencia que ya llevas montada, porque en una pieza única esas dos cotas dejan de ser regulables después. Si tienes dudas sobre cuáles son las tuyas, lo desarrollamos paso a paso en cómo elegir la anchura del manillar y la longitud de la potencia.

Cuándo compensa y cuándo no

Tiene sentido si…

• Tu posición está estable. Llevas tiempo con la misma anchura y la misma potencia y no estás en pleno proceso de ajuste.
• Ruedas rápido y en llano con frecuencia, solo o abriendo grupo, que es donde el frontal cuenta.
• Vienes de un conjunto de aluminio con tapa frontal y quieres un frontal más rígido y sin crujidos.
• Quieres cerrar la estética del cockpit y esconder el cableado.

Espera un poco si…

• Aún estás buscando tu posición o has cambiado de bici hace poco. Ajusta primero con piezas regulables, decide después.
• Tu bici de carretera es de uso mixto y sueles cambiar de altura de manillar según la época del año.
• Tu prioridad ahora mismo es el confort en firme roto. Ahí ganan más unos neumáticos y una presión bien elegidos que cualquier cockpit.

Montaje: dos avisos que valen dinero

Un manillar de carbono no se aprieta a ojo. Hay dos zonas críticas y las dos tienen su par marcado:

La primera es la abrazadera de la potencia sobre el tubo de dirección. La segunda son las abrazaderas de las manetas sobre las alas, que muchos ciclistas aprietan de más "para que no se muevan nunca". En carbono eso no da seguridad, la quita. Tenemos el asunto explicado con detalle en el par de apriete en manillares de carbono, y el resumen operativo es simple: llave dinamométrica, el par que marca cada fabricante y pasta de montaje cuando corresponda.

El segundo aviso es sobre el corte. En un integrado, el tubo de dirección de la horquilla se corta a la altura definitiva y los espaciadores que queden por debajo condicionan la altura final. Esa operación se hace una vez. Si no la has hecho nunca, es el momento de pasar por un taller.

Una última cosa sobre el material

Verás la referencia "T1000" en la ficha y conviene entenderla bien: no es una marca comercial, es un grado de calidad de la fibra. T700, T800 y T1000 describen escalones distintos de rigidez y resistencia de la propia fibra de carbono. Lo explicamos entero en qué significan T700, T800 y T1000 en una ficha de carbono, porque es uno de los datos que más se malinterpreta al comparar componentes.

Preguntas frecuentes

¿Cuánto se gana con un manillar aero?

Depende de tu velocidad, de tu postura y del viento, y por eso no damos una cifra cerrada. La ganancia aerodinámica del cockpit es real pero modesta comparada con la que aporta la posición del cuerpo, y crece cuanto más rápido ruedes. Lo que sí es inmediato y perceptible es el aumento de rigidez del frontal.

¿Un manillar integrado sirve para gravel?

Sí, siempre que la anchura elegida encaje con tu terreno. En gravel se tiende a manillares algo más anchos por control; si tu medida está dentro del rango disponible, no hay impedimento técnico.

¿Puedo cambiar la altura del manillar después de montarlo?

Solo dentro de lo que permitan los espaciadores que dejes bajo la pieza cuando se corte el tubo de dirección. Por eso conviene tener la posición decidida antes del montaje.

¿Es compatible con cualquier bici?

Es compatible con horquillas de estándar habitual de carretera, con montaje de cableado interno o semiinterno según lo que admita tu cuadro. Si tu bici tiene un sistema de dirección propietario, conviene consultarlo antes.

¿Dónde va el ciclocomputador?

Es compatible con soportes para ciclocomputador, que es la solución limpia: el dispositivo va por delante, alineado, sin abrazaderas añadidas sobre el ala.

En resumen

Un manillar aero no es una etiqueta de marketing: es una sección que ha dejado de ser redonda para dejar pasar mejor el aire. Pero el ala sola no arregla un frontal desordenado. Lo que de verdad cambia el conjunto es reducir el número de piezas, tornillos y cables que están delante de tu pecho, y ahí es donde un integrado hace su trabajo.

Si además ruedas solo buena parte de tus horas, ese frontal es tuyo todo el rato. Nadie te lo abre.

Puedes ver el Manillar integrado CarboX17 con todas sus combinaciones de anchura y potencia en nuestra tienda.
