¿Alguna vez te has preguntado por qué los huesos no son sólidos por dentro? ¿O por qué las alas de las libélulas tienen ese patrón geométrico único?
La naturaleza ha perfeccionado durante millones de años estructuras que maximizan resistencia minimizando peso. Estas geometrías, conocidas como mallas Voronoi, son la clave detrás del confort excepcional y la durabilidad de nuestros componentes.
Después de explicar la tecnología DLS (semana 1) y el material EPU 41 (semana 2), hoy cerramos la trilogía técnica revelando cómo diseñamos las estructuras que hacen posible que un sillín de 146 gramos soporte a un ciclista de 120 kg durante miles de kilómetros.
🌿 Dato fascinante: Las estructuras Voronoi aparecen en huesos esponjosos, panales de abejas, alas de libélulas y hasta en la distribución de galaxias. Son la solución óptima de la naturaleza para maximizar eficiencia estructural.
¿Qué son las Mallas Voronoi?
Definición Matemática
Un diagrama de Voronoi es una estructura geométrica que divide un espacio en regiones basadas en la distancia a un conjunto de puntos semilla. Cada celda Voronoi contiene todos los puntos del espacio que están más cerca de su punto semilla que de cualquier otro.
Definición formal:
Dado un conjunto de puntos P = {p₁, p₂, ..., pₙ} en un espacio, la región Voronoi R(pᵢ) asociada al punto pᵢ es:
R(pᵢ) = {x ∈ ℝⁿ : d(x, pᵢ) ≤ d(x, pⱼ) ∀j ≠ i}
Donde d(x, y) es la distancia euclidiana entre los puntos x e y.
De 2D a 3D: Estructuras Lattice
Mientras los diagramas de Voronoi tradicionales son bidimensionales (2D), en ingeniería estructural utilizamos teselaciones Voronoi 3D que crean estructuras lattice tridimensionales con propiedades mecánicas extraordinarias:
- Distribución óptima de material: Material solo donde se necesita estructuralmente
- Propiedades anisotrópicas controlables: Rigidez diferente en diferentes direcciones
- Absorción de energía excepcional: Deformación controlada de celdas
- Ligereza extrema: Ratios de 30-40% de densidad relativa manteniendo resistencia
Mallas Voronoi en la Naturaleza
La naturaleza ha usado geometrías Voronoi durante millones de años para resolver problemas de optimización estructural:
Hueso Esponjoso
Las trabéculas óseas siguen patrones Voronoi para maximizar resistencia con mínimo peso. Un fémur humano puede soportar hasta 1.700 kg siendo un 80% hueco.
Panales de Abeja
Hexágonos perfectos (forma simplificada de Voronoi) que maximizan volumen de almacenamiento con mínimo material de construcción.
Alas de Libélula
Red de nervaduras Voronoi que proporciona rigidez torsional excepcional con peso mínimo, permitiendo vuelo ágil.
Hojas de Plantas
Nervaduras distribuidas siguiendo patrones Voronoi para transportar agua y nutrientes eficientemente.
Caparazón de Tortuga
Placas poligonales que distribuyen impactos uniformemente, inspiración directa para diseño de cascos.
Piel de Jirafa
Patrones de manchas que siguen distribución Voronoi, optimizando termorregulación y camuflaje.
💡 Insight biomimético: Si la naturaleza ha convergido evolutivamente a estas geometrías en contextos tan diversos, es porque son matemáticamente óptimas para equilibrar múltiples requisitos estructurales.
Por Qué las Estructuras Voronoi son Superiores
1. Distribución Óptima de Tensiones
Estructuras sólidas o con patrones regulares (cuadrículas, hexágonos uniformes) crean concentraciones de tensión que son puntos débiles. Las mallas Voronoi distribuyen cargas de manera más uniforme:
Análisis por Elementos Finitos (FEA) comparativo:
- Estructura sólida: Tensión máxima 45 MPa, peso 250g
- Lattice hexagonal regular: Tensión máxima 38 MPa, peso 150g
- Lattice Voronoi optimizado: Tensión máxima 28 MPa, peso 146g
Resultado: Voronoi reduce tensiones un 38% vs sólido y 26% vs hexagonal, siendo además más ligero.
2. Propiedades Mecánicas Superiores
| Propiedad | Diseño Sólido | Lattice Regular | Voronoi Optimizado |
|---|---|---|---|
| Peso | 250g (base) | 150g (-40%) | ✅ 146g (-42%) |
| Resistencia | 100% (base) | 85% | ✅ 95% |
| Absorción impactos | Baja | Media | ✅ Alta (+60%) |
| Distribución presión | Concentrada | Mejorada | ✅ Óptima |
| Ventilación | Nula | Limitada | ✅ Excelente |
| Personalización | Difícil | Moderada | ✅ Total |

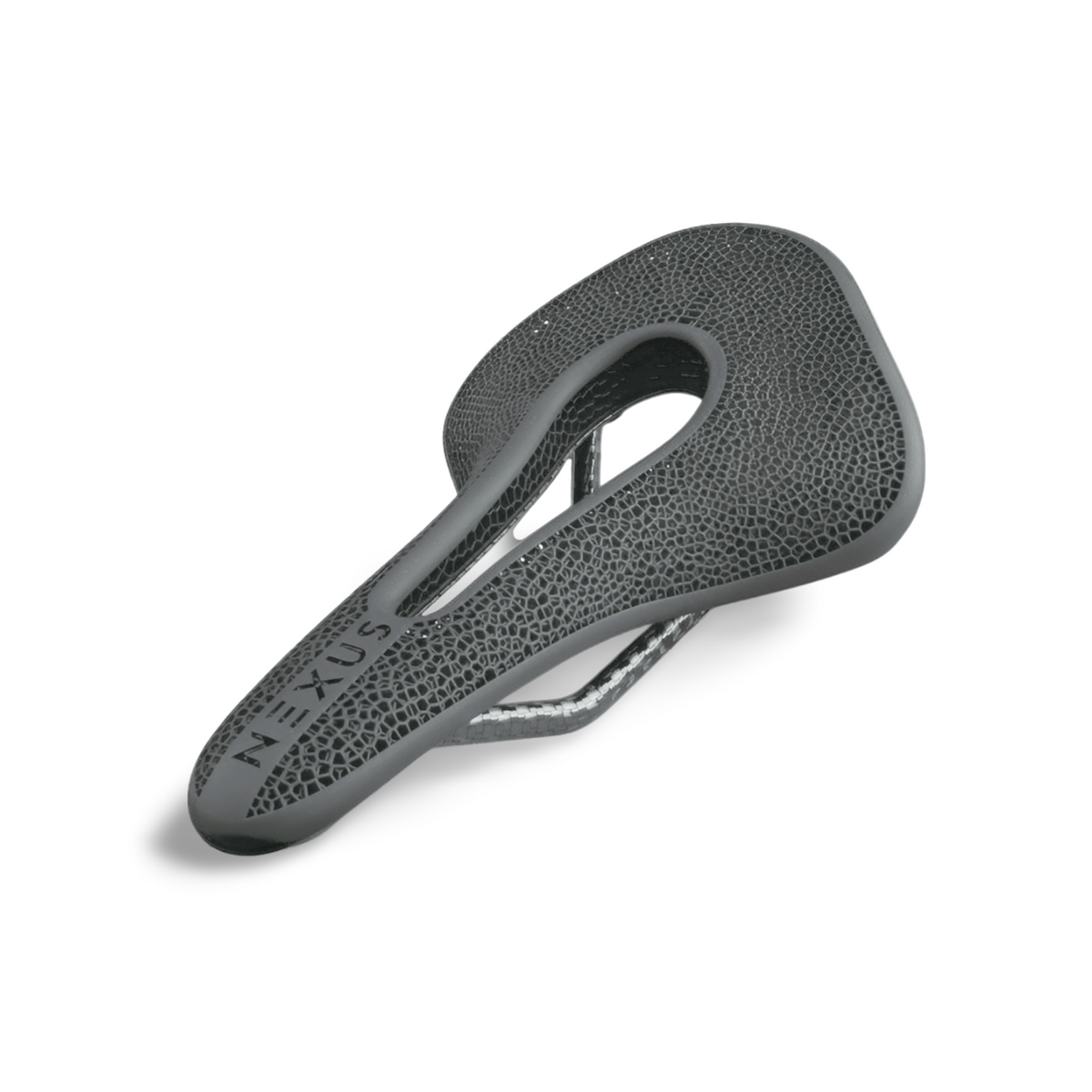

3. Optimización Zona por Zona
La verdadera magia de las mallas Voronoi es que podemos optimizar cada zona independientemente:
En un sillín, por ejemplo:
-
Zona isquiática (huesos sentados):
- Celdas más grandes y paredes más gruesas
- Mayor rigidez para soporte estructural
- Compresión set minimizado
-
Zona perineal (central):
- Celdas más pequeñas y paredes delgadas
- Mayor flexibilidad para relieve de presión
- Canal central integrado para ventilación
-
Zona de nariz (frente):
- Geometría alargada siguiendo dirección de pedaleo
- Rigidez lateral para estabilidad
- Flexibilidad vertical para absorción
-
Bordes laterales:
- Estructura reforzada para resistir abrasión
- Celdas orientadas para resistir impactos laterales
Esta personalización zona por zona es imposible con diseños tradicionales que usan un solo tipo de espuma o gel uniforme.
Cómo Diseñamos Estructuras Voronoi en Carboxtrem
El diseño de estructuras Voronoi optimizadas es un proceso complejo que combina biomecánica, diseño computacional y experiencia práctica:
Análisis Biomecánico del Ciclista
Comenzamos estudiando la biomecánica específica del ciclista:
- Medición de ancho isquiático con sistema de presión
- Análisis de distribución de peso en diferentes posiciones
- Evaluación de flexibilidad y movilidad pélvica
- Estudio de estilo de pedaleo (sentado vs bailando)
- Consideración de disciplina (carretera, gravel, triatlón, MTB)
Mapeo de Zonas de Carga
Identificamos las zonas que requieren diferentes propiedades mecánicas:
- Mapas de presión mediante sensores Gebiomized o similares
- Identificación de puntos de alta presión (>8 N/cm²)
- Zonas de presión media (4-8 N/cm²)
- Áreas de relieve necesario (<4 N/cm²)
- Puntos de calor que requieren ventilación adicional
Generación Algorítmica de Malla Voronoi
Utilizamos software especializado (Grasshopper + Rhino) para generar la malla base:
- Definición de volumen envolvente (geometría externa del componente)
- Distribución de puntos semilla según densidad requerida por zona
- Generación de teselación Voronoi 3D
- Creación de grosor de paredes variable (1-4mm típicamente)
- Integración de fillets para eliminar concentradores de tensión
Optimización Topológica Computacional
Refinamos la estructura mediante simulación iterativa:
- Análisis FEA (Finite Element Analysis) bajo cargas reales
- Identificación de material subutilizado o sobresolicitado
- Ajuste automático de grosor de paredes zona por zona
- Optimización de peso manteniendo factores de seguridad (FS > 2.5)
- Validación de deflexiones máximas (<5mm bajo carga de diseño)
Simulación de Comportamiento Dinámico
Evaluamos el comportamiento bajo condiciones reales de uso:
- Análisis de fatiga cíclica (100,000+ ciclos simulados)
- Comportamiento multi-axial (compresión + torsión + flexión)
- Respuesta dinámica ante impactos (baches, bordillos)
- Comportamiento térmico (-10°C a +70°C)
- Verificación de modos de fallo (comprobación de que fallo no sea catastrófico)
Ajuste Manual Fino
Los algoritmos son potentes, pero la experiencia humana es insustituible:
- Revisión manual de geometría por ingenieros senior
- Ajustes basados en feedback de ciclistas profesionales
- Consideraciones estéticas (sin comprometer rendimiento)
- Verificación de manufacturabilidad con tecnología DLS
- Documentación completa de decisiones de diseño
Validación y Pruebas de Campo
Antes de lanzar un producto, lo probamos exhaustivamente:
- Prototipado rápido en EPU 41
- Pruebas de laboratorio (máquinas de fatiga, impacto)
- Testing con ciclistas de diferentes perfiles durante semanas
- Recopilación de feedback cualitativo y cuantitativo
- Iteración final de diseño si es necesario
⏱ Tiempo de diseño: Cada nuevo componente Voronoi puede requerir entre 20 y 40 horas de trabajo computacional y diseño manual antes de la primera impresión. Este es el coste oculto de la verdadera personalización.
Parámetros Clave del Diseño Voronoi
Variables que Optimizamos
| Parámetro | Rango Típico | Impacto |
|---|---|---|
| Densidad de puntos semilla | 50-200 puntos/dm³ | Tamaño promedio de celdas |
| Grosor de paredes | 0.8-4.0 mm | Resistencia vs peso |
| Densidad relativa | 20-45% | Equilibrio rigidez/absorción |
| Radio de fillets | 0.3-1.5 mm | Concentración de tensiones |
| Anisotropía direccional | 0.5-2.0 | Comportamiento direccional |
| Tamaño de celda mínimo | 3-8 mm | Límite de resolución DLS |
| Tamaño de celda máximo | 15-30 mm | Distribución de carga |
Gradientes de Propiedades
Una de las capacidades más poderosas del diseño Voronoi es crear gradientes suaves de propiedades mecánicas:
- Gradiente de rigidez: Transición de zonas rígidas a flexibles sin discontinuidades
- Gradiente de densidad: Mayor densidad donde se necesita soporte, menor donde se necesita ventilación
- Gradiente de absorción: Zonas que absorben impactos gradualmente en lugar de cambios bruscos
Estos gradientes son imposibles de lograr con materiales uniformes o diseños tradicionales, y son clave para el confort excepcional de nuestros productos.

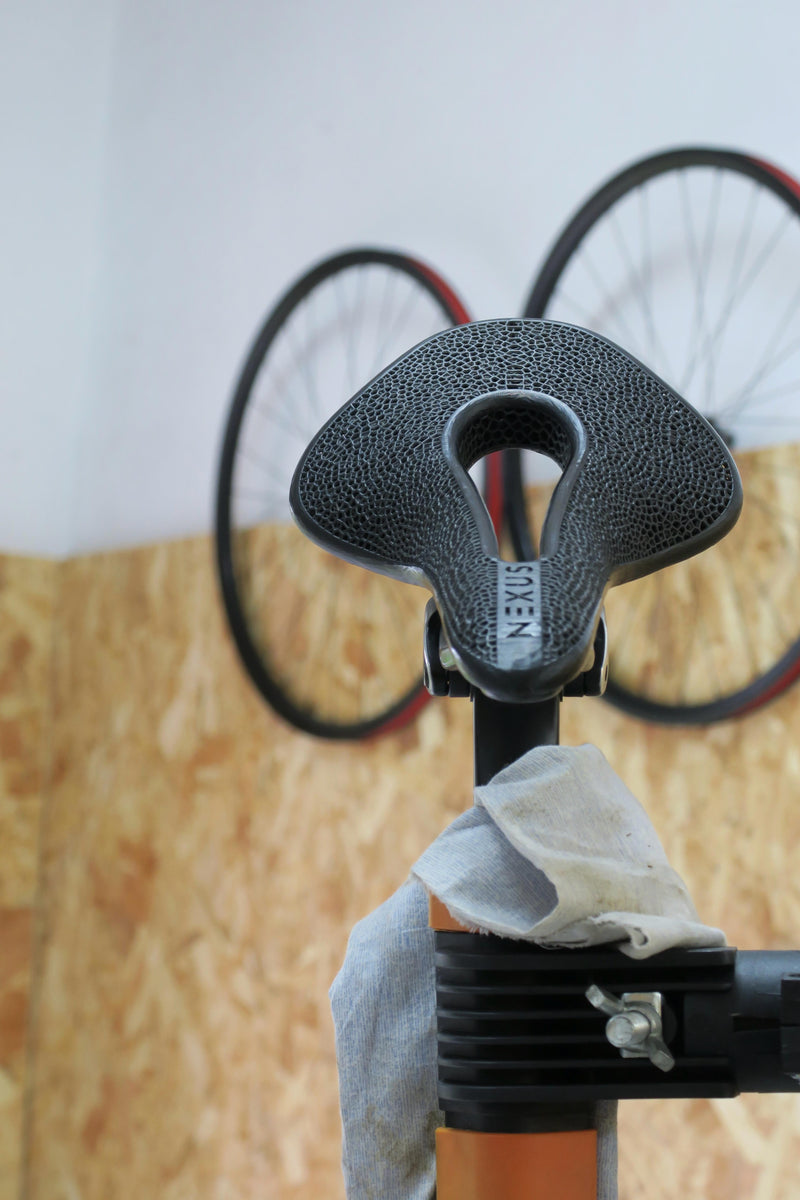

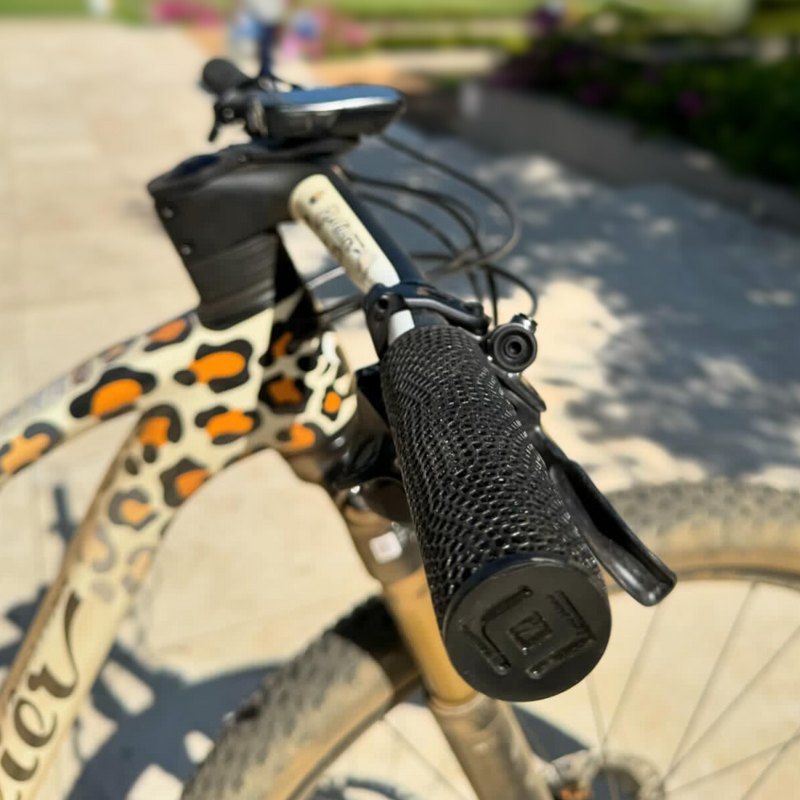

Aplicaciones de Voronoi en Nuestros Productos
Voronoi vs Otras Estructuras Lattice
Comparativa con Geometrías Alternativas
| Tipo de Estructura | Ventajas | Desventajas | Mejor Uso |
|---|---|---|---|
| Voronoi 3D | • Distribución óptima de tensiones • Personalización total • Propiedades anisotrópicas controlables • Inspiración biomimética |
• Diseño computacionalmente intensivo • Requiere software especializado • Difícil de analizar manualmente |
✅ Componentes de confort (sillines, grips) |
| Hexagonal (Honeycomb) | • Fabricación simple • Análisis matemático fácil • Isotrópico en plano • Compresión excelente |
• Rigidez uniforme (sin gradientes) • Concentraciones de tensión en esquinas • No optimizable por zonas |
Paneles estructurales, núcleos sandwich |
| Gyroid | • Superficie mínima • Alta resistencia a compresión • Excelente para fluidos • Matemáticamente elegante |
• Propiedades fijas (no personalizables) • Orientación de carga limitada • Puede ser rígido |
Intercambiadores de calor, filtros |
| BCC/FCC (Cubic) | • Muy estudiado • Predecible • Isotrópico • Fácil de escalar |
• No optimizado para aplicación específica • Puede ser ineficiente en peso • Aburrido estéticamente |
Implantes médicos, estructuras genéricas |
| TPMS (Triply Periodic) | • Superficie continua • Sin esquinas agudas • Buena para fatiga • Múltiples variantes |
• Computacionalmente costoso • Difícil de personalizar localmente • Requiere alta resolución de impresión |
Implantes óseos, estructuras biocompatibles |
Por Qué Elegimos Voronoi
Para aplicaciones de confort en ciclismo, las estructuras Voronoi son superiores porque:
- Personalización es crítica: Cada ciclista tiene biomecánica única que requiere distribución de presión diferente
- Gradientes de propiedades: Necesitamos transiciones suaves de zonas rígidas (soporte) a flexibles (relieve)
- Optimización multi-objetivo: Debemos balancear peso, resistencia, confort, ventilación simultáneamente
- Estética orgánica: El aspecto natural de Voronoi comunica visualmente su inspiración biomimética
- Validación natural: Si funciona en huesos y alas de insectos, es una buena apuesta para componentes deportivos
Preguntas Frecuentes sobre Mallas Voronoi
Absolutamente. De hecho, es nuestra especialidad. Ofrecemos dos niveles de personalización:
- Nivel 1 - Ajuste paramétrico: Tomamos uno de nuestros diseños base y ajustamos parámetros (densidad, grosor paredes, zonas de rigidez) según tus medidas biomecánicas. Tiempo: 1-2 semanas. Coste adicional: moderado.
- Nivel 2 - Diseño desde cero: Creamos una estructura Voronoi completamente nueva basada en análisis biomecánico profundo, mapas de presión y requisitos específicos. Tiempo: 3-4 semanas. Coste adicional: significativo (justificado para atletas profesionales).
Contáctanos para discutir tu caso específico y te asesoramos sobre la mejor opción.
Paradójicamente, no. Con tecnología DLS, la complejidad geométrica no incrementa el coste de fabricación. Una estructura Voronoi compleja tarda lo mismo en imprimirse que una simple, y usa menos material (menos peso = menos resina). El coste está en el diseño computacional, no en la fabricación. Esta es una ventaja enorme de impresión 3D vs fabricación tradicional donde complejidad = coste exponencial.
Técnicamente sí, pero no lo recomendamos ni lo hacemos por varias razones:
- Ventilación: Las celdas abiertas permiten flujo de aire, rellenarlas eliminaría esta ventaja
- Peso: Rellenos añaden peso significativo sin mejorar proporcionalalmente el rendimiento
- Durabilidad: Geles y espumas se degradan más rápido que EPU 41 sólido
- Mantenimiento: Rellenos pueden desplazarse, compactarse o rezumar
La estructura Voronoi en EPU 41 ya proporciona todas las propiedades necesarias sin necesidad de materiales adicionales.
Una estructura Voronoi bien optimizada tiene estas características observables:
- Visual: No hay zonas obviamente sobredimensionadas o subdimensionadas
- Uso: Distribución de presión se siente uniforme, sin puntos de concentración dolorosos
- Durabilidad: No aparecen grietas o deformaciones permanentes tras uso intensivo
- Confort: Mejora notable vs componentes tradicionales desde la primera salida
Todos nuestros diseños pasan validación FEA antes de fabricación, garantizando optimización correcta.
El Futuro del Diseño Voronoi en Ciclismo
Machine Learning para Optimización Automática
Estamos explorando el uso de algoritmos de machine learning para acelerar y mejorar el proceso de optimización:
- Redes neuronales entrenadas con miles de simulaciones FEA para predecir comportamiento de nuevos diseños
- Optimización multi-objetivo mediante algoritmos genéticos que exploran millones de variaciones
- Aprendizaje de feedback de ciclistas reales para afinar diseños futuros
- Generación automática de estructuras óptimas a partir de mapas de presión
Estructuras 4D: Adaptación Dinámica
Investigación en materiales con memoria de forma que permitirían estructuras Voronoi que se adaptan dinámicamente a condiciones cambiantes:
- Rigidez variable según temperatura (más suave en calor, más firme en frío)
- Respuesta a carga (estructura se adapta a peso/posición del ciclista)
- Recuperación de forma tras deformación extrema
Aún en fase conceptual, pero tecnológicamente posible en próximos 5-10 años.
Multi-Material Voronoi
Futuras impresoras DLS multi-material permitirán combinar diferentes EPU en una sola estructura:
- EPU 41 (blando) en zonas de confort
- EPU 46 (rígido) en zonas estructurales
- Gradientes continuos de propiedades sin interfaces
- Integración de elementos funcionales (sensores, LEDs)
Conclusión: Geometría que Funciona
Las mallas Voronoi no son solo un recurso estético o una moda tecnológica. Son la solución matemáticamente óptima para crear estructuras que equilibran múltiples requisitos: peso mínimo, resistencia máxima, confort excepcional y durabilidad extrema.
Combinadas con:
- ✨ Tecnología Carbon DLS (semana 1) - que hace posible fabricar estas geometrías complejas
- ✨ Material EPU 41 (semana 2) - que proporciona las propiedades mecánicas necesarias
- ✨ Diseño computacional Voronoi (semana 3) - que optimiza cada milímetro de material
Tenemos la receta perfecta para crear los componentes de ciclismo más avanzados del mercado.
En Carboxtrem, cada estructura Voronoi es única, diseñada específicamente para maximizar tu rendimiento y confort. No hacemos componentes genéricos en masa; cada pieza es una obra de ingeniería personalizada que lleva décadas de conocimiento científico condensado en gramos de material estratégicamente posicionado.
🎯 Mensaje final: La próxima vez que veas una estructura Voronoi en nuestros productos, recuerda que estás viendo millones de años de optimización evolutiva natural, traducida a matemáticas, refinada por algoritmos computacionales y materializada mediante la tecnología más avanzada de fabricación aditiva. Eso es diseño biomimético en su máxima expresión.
Serie Completa: Tecnología Carboxtrem
Qué es la Tecnología Carbon DLS: La Revolución de la Impresión 3D
📄 Artículo #2EPU 41: El Material que Revoluciona el Ciclismo de Alto Rendimiento
📄 Artículo #3Mallas Voronoi: Geometría Natural para Máximo Confort
🛒 Race Day GripsEstructura Voronoi + EPU 41
🛒 Sillín 3D NexusDiseño Voronoi multi-zona avanzado
🛒 Todos los ProductosCatálogo completo Carboxtrem
¿Interesado en Diseño Personalizado?
Si eres atleta profesional o simplemente quieres el mejor componente posible optimizado para tu biomecánica específica, hablemos.
Artículo técnico publicado el 2 de diciembre de 2024 por el equipo de ingeniería de Carboxtrem. Información basada en principios matemáticos validados y experiencia práctica en diseño computacional.
